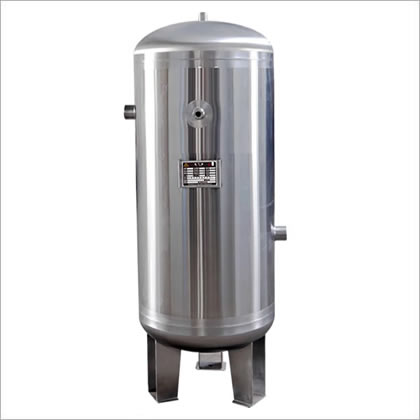

  不銹鋼儲氣罐


不銹鋼儲氣罐(0.8～7.0MPa）




品　　牌：申江牌儲氣罐


容　　積：0.1～100【m3】



排氣壓力：0.8～7.0【MPa】



材　　質：Q345R/SUS304


介       質：空氣、蒸汽、氮氣、氧氣、水



使用年限：10~15年

  儲氣罐（壓力容器），又名壓縮空氣儲氣罐，是專門用于儲存壓縮空氣的壓力容器，主要用于
  存氣緩沖，同時起穩定系統壓力的作用，避免空壓機頻繁加卸載和除掉大部分的液態水。


  全國免費熱線：13918664322



  • 產品詳情
  • 產品參數

  儲氣罐壓力表
  儲氣罐壓力表的主要作用是顯示罐體內介質壓力的指示表，壓力表每年應校驗一次
  ，有檢驗合格證，使用中如果發現壓力表損壞，應及時更換，確保壓力表指示準確。


















壓力表




儲氣罐安全感閥




當儲氣罐壓力超過規定值時，可以釋放壓力，使罐體內的壓力小于規定值。


  一般氣體的安全閥會裝在罐體側面或上面。










安全閥


  不銹鋼儲氣罐作用
  與空壓機、冷干機、過濾器等設備配套使用，組成工業生產上的動力源壓縮空氣站。


不銹鋼儲氣罐具有耐腐蝕性、機械性能良好、常溫加工性能較好等優點。


  被廣泛地用于食品工業、醫療制藥、化學工業、微電子等。
  制作要求高的綜合性能（耐腐蝕和成型性）的設備和機件行業。

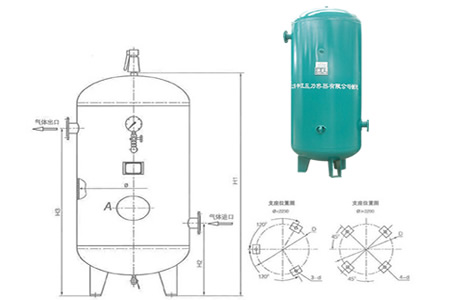

儲氣罐

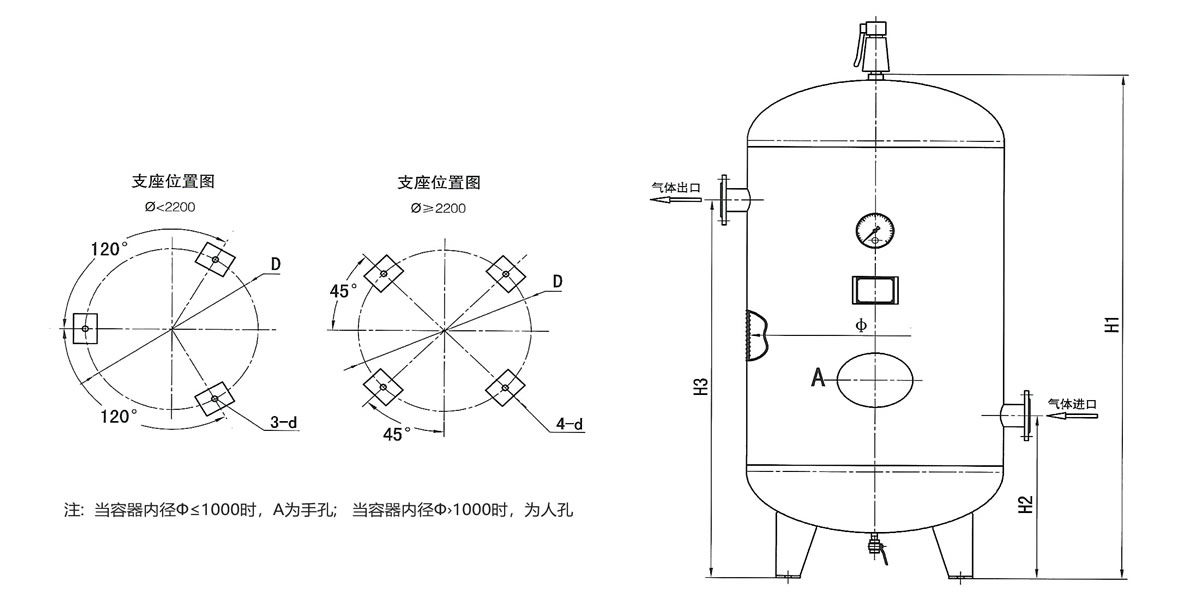

  CAD不銹鋼儲氣罐圖紙

   不銹鋼儲氣罐（0.8--1.6MPa)

序號 規格 設計
溫度°C		 容量總高
H1		 容器
內徑φ 		進氣口 出氣口 支座 安全閥
接口 		排污閥
接口
容積/工作壓力 H2 DN 螺紋式 H3 DN 螺紋式 D d
1 0.3/0.8 110 1308 600 504 　 Rp11/2 954 　 Rp11/2 420 20 Rp3/4 R1/2
2 0.3/1.0 1308 504 954
3 0.3/1.3 1310 505 955
4 0.3/1.6 1310 505 955
5 0.6/0.8 110 2058 600 654 　 Rp11/2 1654 　 Rp11/2 420 20 Rp3/4 R1/2
6 0.6/1.0 2058 654 1654
7 0.6/1.3 2060 655 1655
8 0.6/1.6 2060 655 1655
9 1.0/0.8 110 2183 800 729 65 Rp11/2 1729 65 Rp11/2 560 24 Rp1 R1/2
10 1.0/1.0 2185 730 1730
11 1.0/1.3 2187 731 1731
12 1.0/1.6 2189 732 1732
13 1.5/0.8 110 2689 850 722 65 Rp2 2222 65 Rp2 595 24 Rp1 R1/2
14 1.5/1.0 2691 723 2223
15 1.5/1.3 2693 724 2224
16 1.5/1.6 2695 725 2225
17 2.0/0.8 110 2770 1000 760 80 Rp2 2310 80 Rp2 700 24 Rp11/4 R1/2
18 2.0/1.0 2772 761 2311
19 2.0/1.3 2774 762 2312
20 2.0/1.6 2776 763 2313
21 3.0/0.8 110 2930 1200 860 80 　 2360 80 　 906 24 Rp11/2 R3/4
22 3.0/1.0 2932 861 2361
23 3.0/1.3 2936 863 2363
24 3.0/1.6 2950 870 2370
25 4.0/0.8 110 3022 1400 911 100 　 2411 100 　 1050 24 Rp11/2 R3/4
26 4.0/1.0 3024 912 2412
27 4.0/1.3 3028 914 2414
28 4.0/1.6 3032 916 2416
29 5.0/0.8 110 3522 1400 911 100 　 2911 100 　 1050 24 Rp2 R3/4
30 5.0/1.0 3524 912 2912
31 5.0/1.3 3528 914 2914
32 5.0/1.6 3532 916 2916
33 6.0/0.8 110 4022 1400 911 100 　 3311 100 　 1050 24 Rp2 R3/4
34 6.0/1.0 4024 912 3312
35 6.0/1.3 4028 914 3314
36 6,0/1.6 4032 916 3316
37 8.0/0.8 110 3676 1800 1083 100 　 2883 100 　 1350 30 Rp2 R1
38 8.0/1.0 3678 1084 2884
39 8.0/1.3 3714 1102 2902
40 8.0/1.6 3718 1104 2904
41 10/0.8 110 4296 1800 1083 150 　 3483 150 　 1350 30 Rp21/2 R1
42 10/1.0 4298 1084 3484
43 10/1.3 4304 1087 3487
44 10/1.6 4308 1089 3489

  ★本表中0.3m³ 、0.6m³ 二種規格儲氣罐進出口為螺紋接頭。
★本表中1.0m³、1.5m³、2.0m³三種規格儲氣罐進出口為螺紋接頭和法蘭兩種。
